Analyse approfondie des extrudeuses : principe de fonctionnement, classification, structure, secteurs d'application et critères de sélection

Une extrudeuse, plus communément appelée “ extrudeuse à vis pour matières plastiques ”, est l'équipement principal dans le domaine de la transformation des matériaux polymères. Elle est souvent considérée comme la « machine-outil de l'industrie de la transformation des matières plastiques ». Son principe de fonctionnement repose sur le mouvement de rotation de la vis, associé à un chauffage externe du cylindre, afin d’assurer le transport, la compression, la fusion, la plastification, le mélange et la dévolatilisation des matériaux polymères solides. Au final, elle extrude en continu une matière fondue homogène et stable à pression, débit et température constants, qui est ensuite mise en forme par des filières et des équipements auxiliaires en aval pour former des produits finis.

L'extrudeuse est l'unité centrale de puissance et de plastification d'une ligne de production d'extrusion de plastique. Elle est largement compatible avec des matériaux tels que les plastiques de grande consommation, les plastiques techniques, les élastomères thermoplastiques et les plastiques biodégradables. Elle couvre la quasi-totalité des applications de transformation des thermoplastiques, notamment la fabrication de tuyaux, de profilés, de films, de feuilles, le revêtement de fils et de câbles, la granulation et les produits médicaux. Plus de 80% de produits thermoplastiques sont fabriqués dans le monde entier par des procédés d'extrusion.

I. Fonctions essentielles et valeur pour le secteur

La valeur ajoutée de l'extrudeuse s'étend à l'ensemble du processus, depuis la matière polymère solide jusqu'au produit fini. Il s'agit de l'équipement clé qui détermine la capacité de la ligne de production, la qualité du produit et la stabilité de la production. Ses fonctions principales sont les suivantes :

Transport en continu et mise sous pression de matières solides
Grâce à la coopération structurelle entre la vis et le cylindre, l'extrudeuse assure un transport par déplacement positif des matériaux solides. Simultanément, elle génère progressivement une pression de fusion, transformant les matières solides à basse pression en une matière fondue stable à haute pression. Cela fournit une pression de moulage suffisante et un écoulement stable aux filières en aval, constituant ainsi la base d'une production en continu.
Fusion et plastification homogènes des matériaux
Grâce au cisaillement, à la compression et au frottement générés par la vis en rotation, associés au chauffage externe du cylindre, les granulés ou poudres de plastique solides sont entièrement fondus. Cela permet d'obtenir une transition homogène de l'état hautement élastique à l'état d'écoulement visqueux, éliminant ainsi les zones cristallines non fondues et la plastification inégale. Il s'agit d'une étape essentielle pour garantir la qualité du produit.
Mélange et homogénéisation efficaces de matériaux à plusieurs composants
Grâce à l'optimisation de la conception de la vis, l'extrudeuse assure une dispersion et un mélange distributif efficaces de multiples composants, tels que la matrice de résine associée à des charges, des agents de renforcement, des mélanges-maîtres, des additifs et des fibres de verre. Cela garantit une répartition homogène de la composition, de la couleur et des performances dans l'ensemble du matériau, ce qui en fait l'équipement incontournable pour la modification et le compoundage des plastiques.
Désodorisation et purge
Les extrudeuses ventilées permettent d'éliminer l'humidité, les monomères résiduels, les composés volatils de faible poids moléculaire, l'air et d'autres impuretés du matériau grâce à un système de ventilation sous vide. Cela permet d'éviter l'apparition de défauts tels que des bulles, des cavités de retrait et des stries argentées dans le produit fini, tout en améliorant ses propriétés mécaniques et son respect de l'environnement. Elles conviennent à la transformation de matériaux recyclés et de matériaux à forte teneur en humidité.
Contrôle précis en boucle fermée des paramètres de processus
Grâce à des capteurs et des systèmes de commande de haute précision, l'extrudeuse assure un contrôle en boucle fermée de la température de la matière fondue, de la pression, du débit, de la vitesse de la vis et du couple. Cela garantit la stabilité du processus pendant l'extrusion, ce qui se traduit par des dimensions et des propriétés extrêmement homogènes pour les produits fabriqués en série, adaptés à la fabrication de précision haut de gamme.
Repousser les limites du traitement des matériaux
Grâce à des conceptions structurelles et de procédés sur mesure, les extrudeuses peuvent s'adapter à des matériaux difficiles à transformer, tels que les plastiques techniques spécialisés thermosensibles, à haute viscosité, fortement chargés, résistants aux températures ultra-élevées, ainsi que les plastiques biodégradables. Elles permettent de mettre en œuvre des procédés spéciaux tels que l'extrusion réactive, l'extrusion de mousse et la co-extrusion, élargissant ainsi les possibilités d'application des matériaux polymères.

II. Principe de fonctionnement de base

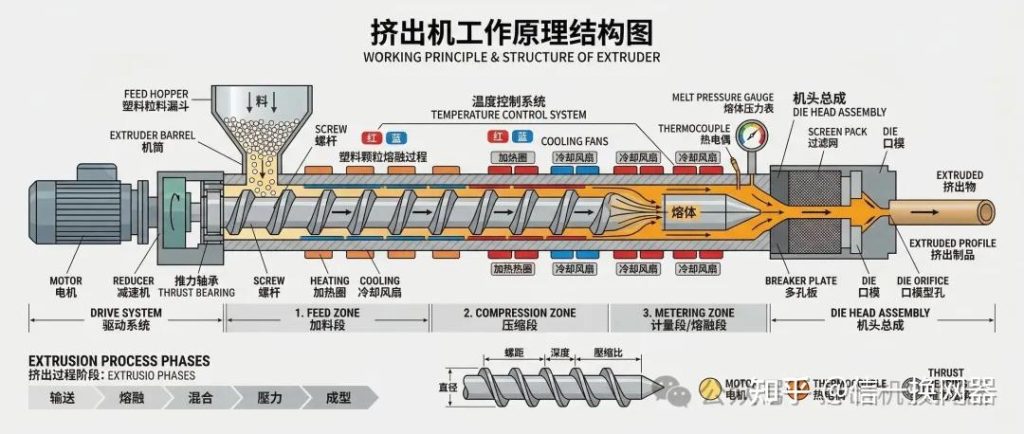

Le principe de fonctionnement d'une extrudeuse repose sur le mouvement de rotation de la vis, associé au système de régulation de la température du cylindre, afin de mener à bien la transformation complète du matériau, de l'état solide à un état fondu homogène. Le processus se divise globalement en trois étapes de travail, accompagnées des effets synergiques de la chaleur de cisaillement et du chauffage externe. Les principes spécifiques sont les suivants :

Les trois étapes principales du processus (pour les extrudeuses monovis classiques)

Une fois que la matière plastique est introduite dans le cylindre depuis la trémie, elle est acheminée axialement le long du canal de la vis à mesure que celle-ci tourne. Elle traverse successivement trois sections fonctionnelles afin de mener à bien l'ensemble du processus d'extrusion par plastification :

Section d'alimentation (section de transport de matières solides) : La section initiale de la vis, où la profondeur de la rainure est la plus importante. Sa fonction principale est de recevoir et de transporter la matière solide tout en la préchauffant et en la compactant. Dans cette section, le matériau reste solide ; il est poussé vers l'avant par le frottement entre la vis et le cylindre, se compacte progressivement pour former un bouchon solide, et absorbe simultanément la chaleur externe provenant du cylindre ainsi qu'une petite quantité de chaleur de frottement, ce qui le fait commencer à ramollir.
Section de compression (section de fusion) : La partie centrale de la vis, où la profondeur du canal diminue progressivement. Sa fonction principale consiste à comprimer, cisailler et faire fondre la matière compactée. À mesure que le volume du canal diminue progressivement, la matière est soumise à une pression croissante. Le fort cisaillement entre la vis, le cylindre et le matériau génère une importante quantité de chaleur de dissipation visqueuse qui, combinée au chauffage externe, fait fondre progressivement le matériau solide. La fusion complète est atteinte à l'extrémité de la section de compression, ce qui permet la transition de l'état solide à l'état d'écoulement visqueux.
Section de dosage (section d'homogénéisation) : La section terminale de la vis, caractérisée par une profondeur de canal minimale et constante. Sa fonction principale est d’homogénéiser, de stabiliser la pression et de transporter de manière dosée la matière en fusion. Dans cette section, la matière entièrement fondue subit un cisaillage et un mélange supplémentaires afin d’éliminer les hétérogénéités de température, de composition et de viscosité. Simultanément, une pression de fusion stable est établie, et la matière est finalement acheminée à un débit, une pression et une température constants via l'adaptateur vers les changeurs de tamis et les filières en aval afin de mener à bien le processus d'extrusion.

Principe de la fusion du noyau

La fusion et la plastification des matières plastiques ne dépendent pas uniquement du chauffage externe du cylindre. Les principales sources de chaleur se divisent en deux catégories :

Chaleur de cisaillement (source de chaleur principale) : Lors de la rotation de la vis, le mouvement relatif entre la vis et le cylindre génère un fort cisaillement et un frottement importants sur la matière, transformant ainsi l'énergie mécanique en énergie thermique. Il s'agit là de la principale source de chaleur pour la fusion. Dans des conditions d'extrusion à grande vitesse, la chaleur de cisaillement peut représenter plus de 70% de la chaleur totale, ce qui nécessite parfois la mise en place de systèmes de refroidissement pour évacuer l'excès de chaleur.
Chauffage externe (source de chaleur auxiliaire) : Assuré par des éléments chauffants situés sur la paroi extérieure du fût, ce système sert principalement au préchauffage lors du démarrage et à apporter un apport de chaleur supplémentaire dans des conditions d'extrusion à basse température, afin de garantir la température de fusion initiale et de maintenir la stabilité de la température de la matière fondue.

Principe de montée en pression

La pression de la matière fondue lors de l'extrusion résulte de la réduction progressive du volume du canal de la vis, de la résistance à l'étranglement de la filière et du contrôle du reflux par l'intermédiaire du jeu entre la vis et le cylindre. À mesure que la vis tourne, la matière acheminée vers l'avant rencontre la résistance de la filière en aval, ce qui entraîne une augmentation progressive de la pression. Le canal peu profond de la section de dosage limite le reflux de pression, ce qui permet finalement d’obtenir un débit de matière fondue stable à haute pression, fournissant ainsi la puissance nécessaire au formage par filière.

III. Classification des noyaux et caractéristiques structurelles

La classification la plus courante dans le secteur repose sur le nombre de vis et la configuration structurelle. Les différents types d'extrudeuses présentent des compatibilités de matériaux, des capacités d'adaptation aux procédés et des scénarios d'application très variés. Les principales classifications et caractéristiques techniques sont les suivantes :

(I) Extrudeuses monovis

Les extrudeuses monovis sont les machines les plus simples et les plus répandues dans l'industrie. Elles se composent d'une vis et d'un cylindre, ce qui leur confère une structure simple, un faible coût et une maintenance aisée. Elles constituent les machines phares du moulage par extrusion généraliste. En fonction de la structure et du fonctionnement de la vis, elles peuvent être classées en six types :

Sous-type	Caractéristiques structurelles essentielles	Principaux avantages et inconvénients	Principaux cas d'utilisation
Vis sans fin simple de type conventionnel à progression graduelle	Vis sans fin à trois sections équidistantes et à pas progressif ; la profondeur du canal diminue progressivement de la section d'alimentation à la section de dosage ; structure extrêmement simple.	Avantages : Structure simple, faibles coûts d'acquisition et d'entretien, utilisation aisée, fonctionnement stable. Inconvénients : Capacité de mélange faible, efficacité de plastification limitée, faible adaptabilité aux différents matériaux ; ne convient pas aux matériaux fortement chargés ou thermosensibles.	Extrusion générale de tubes, films et feuilles en PE et PP, ainsi que de gaines de câbles ; extrusion de matières vierges à faible exigence ; lignes de production de petite à moyenne capacité.
Monovis de type barrière	Système de barrières installé dans la section de fusion, séparant les solides non fondus de la masse en fusion, et forçant les solides à passer à travers les interstices des barrières pour y subir une fusion par cisaillement.	Avantages : Rendement de plastification élevé, bonne homogénéité de la masse fondue, faibles variations de pression, rendement élevé. Inconvénients : Fabrication complexe de la vis, cisaillement élevé, ne convient pas aux matériaux très sensibles à la chaleur.	Lignes d'extrusion à grande vitesse, films, feuilles, extrusion générale à grande capacité ; applications nécessitant une grande uniformité de plastification.
Type séparé (BM) à vis unique	Circulation secondaire supplémentaire dans la section de fusion, séparant complètement le lit de matière solide et le bain de fusion en vue d'un transport distinct.	Avantages : Rendement de plastification extrêmement élevé, fusion rapide, contrôle précis de la température, fluctuations de pression minimes, absence de particules non fondues. Inconvénients : Structure complexe, coût de traitement élevé, adaptabilité limitée aux différentes plages de viscosité.	Extrusion de films haut de gamme, de feuilles optiques et de tubes de précision ; lignes à grande vitesse et haute capacité ; applications soumises à des exigences strictes en matière de gels et de taches noires.
À vis unique avec ventilation	La vis comporte une section de décompression ; le cylindre est muni d'un orifice de purge relié à une pompe à vide ; un ou plusieurs étages de purge.	Avantages : Élimination en continu de l'humidité et des composés volatils sans préséchage ; bonne qualité de plastification ; adapté aux matériaux à forte teneur en humidité et aux matériaux recyclés. Inconvénients : Structure complexe, conception des vis particulièrement difficile, coût plus élevé que celui des modèles standard.	Extrusion de plastique recyclé ; traitement de matériaux à forte teneur en humidité ; PET, PA et autres matériaux hygroscopiques ; empêche la formation de bulles et de stries argentées.
À vis unique de type à goupille	Des broches installées sur la paroi interne du cylindre ou dans la rainure de vis afin de diviser le flux de matière fondue, ce qui améliore le cisaillement et le mélange.	Avantages : Mélange nettement supérieur à celui des mélangeurs à vis unique classiques ; bonne homogénéité de la masse fondue, contrôle précis de la température, coût inférieur à celui des mélangeurs à double vis. Inconvénients : Forte contrainte de cisaillement ; ne convient pas aux matériaux très sensibles à la chaleur.	Composés pour câbles, matériaux modifiés à faible teneur en charge, extrusion de caoutchouc, fabrication de feuilles et de plaques ; applications générales nécessitant un certain degré de mélange.
Extrudeuse à vis planétaire	Il se compose d'une vis principale centrale et de plusieurs vis planétaires qui tournent autour de la vis principale tout en tournant également sur leur propre axe à l'intérieur de la couronne dentée interne du barillet.	Avantages : Rendement de plastification extrêmement élevé, cisaillement uniforme, temps de séjour court du matériau, absence de zones mortes, bonnes propriétés d'autonettoyage. Inconvénients : Structure complexe, nécessitant une grande précision de fabrication, coût élevé ; ne convient pas aux matériaux durs à forte teneur en charge.	Traitement de matériaux thermosensibles (PVC, PMMA) ; alimentation de lignes de production de feuilles, de plaques et de calandrage ; extrusion de matériaux destinés au secteur agroalimentaire.

(II) Extrudeuses à double vis

Les extrudeuses à double vis se composent de deux vis parallèles ou coniques s'engrenant l'une dans l'autre et d'un cylindre. Elles reposent sur le mouvement d'engrènement des deux vis pour assurer un transport par déplacement positif. Leur capacité de mélange, leur aptitude à l'autonettoyage et leur adaptabilité aux différents matériaux sont bien supérieures à celles des extrudeuses monovis, ce qui en fait les machines incontournables pour la modification des plastiques, les matériaux difficiles à transformer et le moulage haut de gamme.

En fonction du mode d'engrènement des vis, du sens de rotation et de la forme structurelle, elles se répartissent en quatre grandes catégories :

Extrudeuse à double vis parallèle à rotation synchrone

Structure centrale : Deux vis parallèles de même diamètre tournant dans le même sens. Elles peuvent être à engrènement serré ou sans engrènement ; la norme industrielle est le type à engrènement serré et à auto-nettoyage. Les vis sont de conception modulaire (par blocs), ce qui permet d'ajuster les capacités de transport, de mélange et de cisaillement en changeant les éléments de vis et les blocs de malaxage.
Principaux atouts :
- Excellente capacité d'autonettoyage ; les ailettes imbriquées se frottent les unes contre les autres pour empêcher l'accumulation de matière et la carbonisation, ce qui convient à une production en continu.
- Capacité de mélange très élevée ; les éléments modulaires permettent un réglage flexible de l'intensité de cisaillement pour un mélange par dispersion efficace des matériaux à plusieurs composants.
- Bonnes caractéristiques de transport ; le transport par déplacement positif est performant et offre une grande adaptabilité aux différents matériaux, qu'il s'agisse de poudres, de matériaux à forte teneur en charges, de matériaux renforcés de fibres de verre ou de matériaux thermosensibles.
- Permet une purge sous vide en plusieurs étapes pour une bonne dévolatilisation ; convient à l'extrusion réactive et à la modification par dévolatilisation.
- Vitesse élevée, rendement élevé, couple spécifique élevé et efficacité de production bien supérieure à celle des extrudeuses monovis.
Inconvénients : Structure complexe, coûts d'acquisition et d'entretien élevés, fonctionnement plus difficile ; la stabilité de la pression lors du formage est inférieure à celle des extrudeuses à double vis contrarotatives et à vis unique.
Scénarios applicables : Modification des matières plastiques, granulation, renforcement à la fibre de verre, chargement et mélange, production de mélanges-maîtres, extrusion réactive, recyclage par dévolatilisation, transformation de matériaux hautement chargés : autant de piliers incontournables de l'industrie de la modification des matières plastiques.

Extrudeuse à double vis parallèle à rotation inverse

Structure centrale : Deux vis parallèles tournant dans des sens opposés, s'engrenant soit vers l'intérieur, soit vers l'extérieur ; le principe courant est l'engrènement vers l'intérieur. Les vis sont généralement monoblocs, avec un faible jeu d'engrènement et une forte capacité à générer de la pression.
Principaux atouts : Transport par déplacement positif très puissant, temps de séjour uniforme, cisaillement modéré, capacité de montée en pression nettement supérieure à celle des extrudeuses à double vis co-rotatives, pression d'extrusion stable sans pulsations.
Inconvénients : Autonettoyage moins efficace que dans le cas d'un agencement co-rotatif, vitesse maximale plus faible, capacité de mélange limitée, ne convient pas aux procédés de modification à fort cisaillement.
Scénarios applicables : Extrusion directe de poudre de PVC ; fabrication de tuyaux, de profilés et de plaques ; extrusion par formage en continu de matériaux thermosensibles à faible cisaillement.

Extrudeuse à double vis conique

Structure centrale : Deux vis coniques s'engrenant l'une dans l'autre et tournant dans des sens opposés ; le diamètre des vis diminue progressivement de la section d'alimentation à la section de dosage. Structure monobloc, avec un cylindre et des vis conçus pour un ajustement conique.
Principaux atouts : Grand diamètre au niveau de la section d'alimentation, grande surface de dissipation thermique, capacité accrue de chargement en poudre, grande capacité de transport ; rapport de compression obtenu grâce à un profil conique sans variation de la profondeur du canal, garantissant une grande résistance de la vis ; petit diamètre à l'extrémité, faible cisaillement, forte accumulation de pression, adapté au traitement de la poudre de PVC sensible à la chaleur ; couple élevé avec d'excellentes caractéristiques de couple à basse vitesse.
Inconvénients : Vitesse maximale faible, capacité de mélange limitée, fabrication complexe des vis, polyvalence réduite.
Scénarios applicables : Profilés en PVC et acier, tuyaux en PVC, plaques en PVC, extrusion de composites bois-plastique : la machine polyvalente spécialement conçue pour le traitement de la poudre de PVC.

Extrudeuse à double vis sans engrènement

Structure centrale : Deux vis non engrenées, dont l'entraxe est supérieur à la somme des diamètres des vis ; elles peuvent tourner dans le même sens ou en sens inverse, à l'instar de deux vis simples parallèles.
Principaux atouts : Long temps de séjour du matériau, grande capacité de traitement, possibilité d'intégrer un système de purge en plusieurs étapes pour une bonne dévolatilisation, adapté aux matériaux hautement volatils.
Inconvénients : Autonettoyage insuffisant, mélange médiocre, transport par déplacement positif déficient ; rarement utilisé dans l'industrie.
Scénarios applicables : Extrusion réactive spéciale, dévolatilisation de matériaux hautement volatils, prétraitement en vue du recyclage chimique des déchets plastiques et autres applications de niche.

(III) Extrudeuses à vis multiples

On désigne par « extrudeuses multivis » les machines équipées de trois vis ou plus. Les types les plus courants sont les extrudeuses à trois vis et les extrudeuses à vis planétaires, principalement destinées à des applications spécialisées très exigeantes :

Extrudeuse à trois vis : Trois vis co-rotatives à engrènement disposées en configuration triangulaire, conception modulaire. Par rapport aux extrudeuses à double vis, ce modèle présente davantage de zones d’engrènement, un cisaillement plus uniforme, un meilleur mélange et une meilleure dispersion, une forte capacité d’autonettoyage, un temps de séjour plus court, un couple spécifique plus élevé et un rendement supérieur. Convient aux mélanges-maîtres haut de gamme, aux modifications à forte teneur en charges, à la dispersion de nanomatériaux et à la transformation de matériaux thermosensibles – une option améliorée dans le secteur de la modification.
Extrudeuses à quatre vis / à vis multiples : Vis multiples disposées en anneau ; principalement utilisées pour les matériaux à très haute viscosité, l'extrusion réactive et la dévolatilisation à très grande échelle ; extrêmement rares dans l'industrie, elles sont le plus souvent fabriquées sur mesure pour des applications spécifiques.

(IV) Extrudeuses sans vis

Les extrudeuses sans vis ne recourent pas à une vis pour le transport et la plastification de la matière. Le modèle le plus courant est l'extrudeuse à piston, qui utilise un piston actionné par un vérin hydraulique pour comprimer et faire fondre la matière préchauffée dans le cylindre, puis l'extruder sous haute pression.

Principaux atouts : Permet d'atteindre des pressions d'extrusion extrêmement élevées ; absence de chaleur de cisaillement ; convient aux matériaux difficiles à fondre et à haute viscosité, tels que le polyéthylène à poids moléculaire ultra-élevé (UHMWPE) et le PTFE ; pression de formage stable.
Inconvénients : Production non continue (alimentation et extrusion intermittentes) ; faible rendement de production ; capacité de mélange insuffisante.
Scénarios applicables : Extrusion de tuyaux et de barres en polyéthylène à ultra-haute masse moléculaire (UHMWPE) ; plastiques spéciaux tels que le PTFE ; essais rhéologiques en laboratoire sous haute pression.

IV. Composants structurels essentiels de l'extrudeuse

Quel que soit le type d'extrudeuse, ses fonctions essentielles sont assurées par six systèmes principaux. La conception, la précision d'usinage et le choix des matériaux de ces systèmes déterminent directement les performances de l'équipement, sa durée de vie et sa stabilité de fonctionnement. Les structures principales sont décrites en détail ci-dessous :

1. Système d'extrusion (système de traitement du noyau)

Le système d'extrusion est le cœur de l'extrudeuse : c'est là que s'effectuent le transport, la compression, la fusion et le mélange de la matière première. On le qualifie souvent de “ cœur ” de l'extrudeuse. Ses principaux composants sont la vis, le cylindre, la trémie, l'adaptateur et la plaque de rupture.

(1) Vis

La vis est le composant le plus crucial de l'extrudeuse ; elle détermine directement l'efficacité de la plastification, les performances de mélange, la capacité d'extrusion et la qualité du produit.

Choix des matériaux :
Conditions standard : acier nitruré 38CrMoAl, trempé et nitruré dans la masse, avec une dureté superficielle supérieure à HV900.
Conditions d'usure et d'abrasion élevées : vis bimétalliques, dotées d'un revêtement par projection de carbure de tungstène ou d'un alliage à base de nickel, offrant une résistance à l'usure 3 à 5 fois supérieure.
Matériaux résistants à la corrosion : acier inoxydable 316L ou Hastelloy.
Paramètres structurels fondamentaux :
Diamètre de la vis (D) : Le diamètre extérieur nominal du filetage, qui détermine la taille de l'extrudeuse. Plage courante : de φ20 mm à φ300 mm, ce qui détermine directement la capacité d'extrusion théorique.
Rapport longueur/diamètre (L/D) : Rapport entre la longueur effective de travail de la vis et son diamètre nominal, qui détermine la capacité de plastification. Vis simple classique : L/D = 20–30 ; vis simple à haut rendement : L/D = 30–40 ; vis double : L/D = 28–68. Un rapport L/D plus élevé se traduit par un temps de séjour plus long et une meilleure plastification/mélange.
Taux de compression : Rapport entre le volume de la première spire au niveau de la section d'alimentation et le volume de la dernière spire au niveau de la section de dosage, qui détermine le degré de compression et l'effet de plastification. Vis monobloc classique : 2–5 ; plastiques cristallins : 3–5 ; plastiques amorphes : 2–3.
Profondeur du chenal : Détermine les conditions de transport du matériau et l'intensité du cisaillement. Des canaux moins profonds au niveau de la section de dosage permettent d'obtenir un cisaillement plus important, une pression de fusion plus stable et une meilleure uniformité de plastification.
Type de structure : Les vis sans fin simples sont généralement monoblocs ; les vis sans fin doubles sont quant à elles principalement modulaires, ce qui permet d'adapter de manière flexible leurs capacités de transport, de cisaillement et de malaxage en remplaçant les éléments de transport, les blocs de malaxage, les disques dentés, etc., afin de s'adapter à différents matériaux et procédés.

(2) Canon

Le cylindre fonctionne, avec la vis, comme un élément supportant la pression, assurant le chauffage et résistant à l'usure, formant ainsi un espace fermé destiné au transport et à la plastification de la matière.

Choix des matériaux :
Norme : acier nitruré 38CrMoAl, nitruré dans la masse.
Haute résistance à l'usure : corps bimétallique avec revêtement en alliage résistant à l'usure moulé par centrifugation (épaisseur de 2 à 3 mm, dureté HRC 58–64) pour une excellente résistance à l'usure et à la corrosion.
Les cylindres à évents sont dotés d'orifices d'aération ; les cylindres modulaires à double vis sont segmentés, chaque section étant chauffée et refroidie indépendamment, ce qui permet un réglage flexible de la longueur.
Exigences fondamentales : Le jeu radial entre l'alésage intérieur du cylindre et la vis doit être maintenu entre 0,002 et 0,005 D. Un jeu excessif augmente le reflux de matière fondue, ce qui réduit le rendement et la qualité de la plastification. Le cylindre doit présenter une résistance mécanique élevée, une résistance aux températures élevées, une résistance à l’usure et une résistance à la corrosion ; la pression d’essai hydraulique est égale à 1,5 fois la pression de service nominale, sans fuite.

(3) Autres composants essentiels

Hopper : Modèles à alimentation par gravité ou à alimentation forcée ; leur fonction principale consiste à assurer une alimentation continue et stable du cylindre en matière. Les extrudeuses à double vis utilisent principalement des systèmes d'alimentation forcée afin d'éviter la formation de ponts de poudre et de garantir une alimentation homogène. Certaines trémies sont équipées de fonctions de séchage, de chauffage ou d'agitation pour les matières hygroscopiques ou sujettes à la formation de ponts.
Plaque de rupture (support du bloc de tamis) : Installé à l'extrémité du cylindre, son rôle principal est de transformer le flux hélicoïdal de matière fondue provenant de la vis en un flux rectiligne, tout en soutenant les jeux de tamis et en créant une contre-pression afin d'améliorer l'uniformité de la plastification. Il est généralement fabriqué en acier inoxydable à haute résistance et comporte des trous répartis de manière uniforme.
Adaptateur : Un élément de transition reliant le cylindre aux changeurs de tamis et aux filières situés en aval. Les canaux d'écoulement internes sont conçus avec une géométrie profilée, sans angles morts, afin d'éviter la stagnation et la carbonisation de la matière, tout en garantissant une transition en douceur de la pression et du débit de la matière fondue.

2. Système d'entraînement

Le système d'entraînement assure la rotation de la vis, en déterminant sa vitesse, son couple et la stabilité de son fonctionnement. Ses principaux composants sont le moteur d'entraînement, le réducteur, l'accouplement et le variateur de fréquence/servocommande.

Moteur d'entraînement : Les modèles standard sont équipés d'un moteur triphasé asynchrone à courant alternatif, associé à un variateur de fréquence permettant un réglage continu de la vitesse. Les modèles haut de gamme utilisent des servomoteurs synchrones à aimants permanents, qui offrent un meilleur rendement énergétique, une plus grande précision de vitesse, une réponse plus rapide et un couple supérieur à basse vitesse. Les modèles de forte puissance utilisent des moteurs à courant continu ou des moteurs adaptés aux variateurs.
Boîte de vitesses : Réduit la vitesse du moteur et augmente le couple de sortie – un composant essentiel de la transmission. Les réducteurs à engrenages hélicoïdaux à revêtement dur constituent la norme, offrant un rendement de transmission élevé, une grande capacité de charge, un faible niveau sonore et une longue durée de vie. Les extrudeuses à double vis utilisent un réducteur de distribution spécial pour entraîner les deux vis de manière synchrone et répartir le couple, garantissant ainsi la précision de l'engrènement.
Composants de transmission et de protection : Les accouplements élastiques ou à membrane compensent les écarts de coaxialité pour assurer une transmission en douceur. Les modèles haut de gamme sont équipés de limiteurs de couple et d'une protection contre les surcharges afin d'éviter tout dommage matériel dû au grippage des vis ou à une surcharge de matière.

3. Système de chauffage et de climatisation

Le système de chauffage et de refroidissement régule la température de fusion du matériau et garantit la stabilité de la plastification, ce qui influe directement sur la précision du contrôle de la température de fusion et sur la qualité du produit.

Système de chauffage : Le système utilise un chauffage par zones indépendantes, réparties axialement en 3 à 12 zones de chauffage le long du cylindre, chacune dotée d’un régulateur de température indépendant. Méthodes de chauffage standard : éléments chauffants en aluminium moulé, éléments chauffants en céramique ; dans des conditions de haute température, on utilise des éléments chauffants en cuivre moulé pour garantir un rendement élevé et une bonne résistance à la chaleur. L’extrémité du cylindre et l’adaptateur disposent de zones de chauffage distinctes afin de maintenir une température de fusion stable.
Système de refroidissement : Élimine l'excès de chaleur de cisaillement afin d'éviter la dégradation du matériau et d'assurer un contrôle précis de la température en boucle fermée. Méthodes standard : refroidissement par air (ventilation) – simple, sans risque de fuite, refroidissement en douceur, adapté aux extrudeuses monovis ; refroidissement par eau (circulation d’eau) – refroidissement rapide, haute précision, adapté aux extrudeuses bivis et à grande vitesse. Les modèles haut de gamme utilisent un refroidissement à l’huile pour un refroidissement uniforme, sans contrainte thermique, adapté à l’extrusion de précision.
Unité de régulation de la température : Ils utilisent des thermocouples de type K ou J pour capter les signaux de température, ainsi que des régulateurs PID intelligents pour la régulation en boucle fermée, ce qui permet d'atteindre une précision de ±1 °C. Les modèles haut de gamme recourent à des algorithmes PID flous ou adaptatifs pour une précision de ±0,5 °C, ce qui évite la dégradation des matériaux et une plastification inégale dues aux fluctuations de température.

4. Système de purge et d'aspiration

Il s'agit du composant central des extrudeuses à ventilation. Il élimine l'humidité, les monomères résiduels, les composés volatils de faible poids moléculaire, l'air et d'autres impuretés présentes dans la matière première, ce qui permet d'éviter l'apparition de bulles, de stries argentées et de cavités de retrait dans le produit fini.

Structure centrale : Des orifices de purge sont percés sur le cylindre, au niveau de la section de décompression de la vis, et reliés par des tuyauteries à une pompe à vide. Les pompes les plus couramment utilisées sont des pompes à vide à anneau d'eau ou des pompes à vide Roots, permettant d'atteindre des niveaux de vide supérieurs à -0,095 MPa. Les extrudeuses à double vis peuvent comporter plusieurs orifices de purge pour une dévolatilisation en plusieurs étapes, ce qui permet d'obtenir de meilleurs résultats.
Principe de fonctionnement : Dans la section de décompression, la profondeur du canal de vis augmente brusquement, ce qui entraîne une chute rapide de la pression de la masse fondue. Les composés volatils et l'humidité dissous dans la masse fondue se vaporisent et sont extraits par la pompe à vide, ce qui permet d'assurer une purification en continu du matériau sans préséchage, améliorant ainsi considérablement l'efficacité de la production et la qualité du produit.

5. Système de mesure et de contrôle

Le système de commande est le “ cerveau ” de l'extrudeuse ; il permet l'acquisition de données en temps réel, la régulation en boucle fermée, les dispositifs de sécurité et la coordination de l'ensemble de la ligne de production, garantissant ainsi une extrusion stable.

Éléments de détection principaux :
Capteurs de température : thermocouples/RTD permettant de mesurer en temps réel la température du fût, de la matrice et de la masse fondue, pour un contrôle de température en boucle fermée.
Capteurs de pression : capteurs de pression de la matière fondue à haute température installés à l'extrémité du cylindre et au niveau de la tête d'injection, permettant de surveiller la pression de la matière fondue – indicateur clé de l'état de plastification et de l'encrassement du bloc-filtre –, et assurant également des alarmes de surpression et l'arrêt de la machine.
Capteur de couple : surveille le couple de sortie de la vis afin d'éviter tout dommage dû à une surcharge.
Capteur de vitesse : surveille les vitesses du moteur et de la vis en vue d'un contrôle de vitesse en boucle fermée.
Unité de commande :
Modèles standard : automate programmable (PLC) + interface homme-machine (IHM) à écran tactile permettant de régler la température, la vitesse, la pression, etc., d'afficher l'état en temps réel, avec régulation automatique de la température et de la vitesse, alarmes de défaut et arrêt d'urgence.
Modèles haut de gamme : commande par ordinateur industriel avec stockage des recettes, traçabilité des données de processus, surveillance à distance, prévision des pannes ; prise en charge des protocoles MODBUS, PROFINET, etc., pour l'interfaçage avec les dispositifs de changement de filtre, les pompes à matière fondue, les dispositifs de tirage, les bobineuses, etc., en aval, afin d'assurer l'automatisation complète de la ligne.
Plusieurs dispositifs de sécurité : surchauffe, surpression, surcharge, manque de matière, fuite d'huile – alarmes automatiques et arrêt d'urgence pour garantir la sécurité des équipements et du personnel.

6. Système d'équipements auxiliaires

Les extrudeuses nécessitent des équipements auxiliaires en aval pour mener à bien l'ensemble du processus de fabrication du produit. Parmi les équipements auxiliaires essentiels, on trouve : les changeurs de tamis (filtres de matière fondue), les pompes à matière fondue, les filières de formage, les unités de refroidissement/calibrage, les dispositifs de tirage, les découpeuses, les enrouleuses/empileuses et les équipements d’inspection en ligne. Le changeur de tamis est un équipement auxiliaire clé qui garantit la propreté de la matière fondue et permet une production en continu, en s’adaptant parfaitement à l’extrudeuse.

V. Paramètres techniques essentiels et critères de sélection

(I) Principaux paramètres techniques des extrudeuses

La sélection repose sur les paramètres de performance nominaux de l'équipement, qui doivent correspondre parfaitement aux caractéristiques des matériaux, aux conditions de production et aux exigences en matière de capacité. Les paramètres essentiels sont les suivants :

Paramètre	Définition et description	Plage typique
Diamètre nominal de la vis	Diamètre extérieur nominal du filetage ; détermine la taille et la capacité théorique	Vis simple : φ20–φ300 mm ; vis double : φ20–φ135 mm
Rapport L/D	Rapport entre la longueur effective et le diamètre ; détermine la capacité de plastification et de malaxage	Monovis classique : 20–30 ; haute efficacité : 30–40 ; double vis : 28–68
Vitesse nominale	Vitesse maximale de fonctionnement en continu ; détermine la capacité maximale	Vis unique : 50 à 300 tr/min ; double vis co-rotative : 300 à 900 tr/min ; double vis contrarotative : 10 à 60 tr/min
Puissance d'entraînement	Puissance nominale du moteur ; elle détermine le couple et la capacité de charge	Petite : 2,2–30 kW ; Moyenne : 30–160 kW ; Grande : 160–1 200 kW
Couple spécifique	Paramètre clé de la vis double : couple par unité de volume (Nm/cm³) ; indique la capacité de charge	Général : 5–9 ; Couple moyen : 9–12 ; Couple élevé : 12–18
Pression maximale de service	Pression maximale continue de la matière fondue à l'extrémité du cylindre ; détermine la capacité de formage	Standard : 25–35 MPa ; Haute pression : 35–50 MPa ; Ultra-haute pression : >100 MPa
Rendement théorique	Capacité théorique maximale à la vitesse nominale (kg/h) ; la capacité réelle varie en fonction du matériau et du procédé	Petit : 5 à 100 kg/h ; Moyen : 100 à 1 000 kg/h ; Grand : 1 000 à 10 000 kg/h
Précision du contrôle de la température	Écart de température dans les zones de chauffage du fût ; détermine la stabilité de la température de la matière fondue	Précision standard : ±1 °C ; Précision haut de gamme : ±0,5 °C

(II) Lignes directrices pour la sélection des modules fondamentaux

Les principes fondamentaux pour le choix d'une extrudeuse sont les suivants : la compatibilité avec le matériau avant tout, l'adéquation de la capacité, la satisfaction des exigences du processus et un coût raisonnable – en évitant toute surdimensionnement ou sous-dimensionnement. Les étapes spécifiques de sélection sont les suivantes :

Étape 1 : Déterminer le type de machine en fonction des caractéristiques du matériau

Les caractéristiques du matériau constituent le critère principal de sélection et déterminent directement le type de machine. Les principales règles de correspondance sont les suivantes :

Type de matériau	Caractéristiques principales	Machine préférée	Critères de sélection essentiels
PE, PP, PS en général (polyoléfines)	Fusion facile, bonne fluidité, large plage de transformation	Monovis classique	L/D 25–30, vis progressive, rapport de compression 2,5–4
PVC (thermosensible)	Faible stabilité thermique, dégradation facile, sensible au cisaillement	Vis conique double à rotation inverse, vis planétaire	Faible cisaillement, absence de zones mortes, grande précision en température, prévention de la surchauffe localisée
Plastiques techniques (PC, PA, ABS, POM)	Température de fusion élevée, hygroscopique, nécessite une grande uniformité de plastification	Vis sans fin à ventilation, vis sans fin de type séparé	L/D 30–35, purge à un ou deux étages, précision de température ±1 °C
Modification des matières plastiques, chargement, mélange, renforcement à la fibre de verre	À plusieurs composants, à forte teneur en charge, nécessite un mélange et une dispersion intensifs	Vis jumelées parallèles à rotation synchrone	Vis modulaire, rapport L/D 40–56, couple élevé, purge en plusieurs étapes
Plastiques recyclés/broyés	Teneur élevée en impuretés, teneur élevée en humidité, propriétés variables	À vis unique ventilée, à deux étages, à vis unique ou double	Purge sous vide en plusieurs étapes, grande surface de filtration, mélange et homogénéisation efficaces
UHMWPE, PTFE	Difficile à faire fondre, viscosité très élevée, sensible au cisaillement	Extrudeuse Ram, à vis unique spécialisée	Formage à faible cisaillement et haute pression, conception spécifique de la vis
Plastiques biodégradables (PLA, PBAT)	Thermosensible, hydrolysable, hygroscopique	Vis unique ventilée, vis jumelées co-rotatives à faible cisaillement	Faible cisaillement, absence de stagnation, purge en plusieurs étapes, contrôle précis de la température

Étape 2 : Déterminer le sous-type de machine en fonction du type de produit et du processus

Les différents procédés de fabrication des produits imposent des exigences de performance très variées à l'extrudeuse. Principes clés à respecter :

Extrusion de tubes et de profilés : Préférer une vis unique ou une double vis à rotation inverse ; nécessiter une pression d'extrusion stable, un débit uniforme et de faibles variations de pression ; rapport L/D de 25 à 35, adapté aux lignes d'extrusion à grande vitesse. Tuyaux et profilés en PVC : préférer une double vis conique.
Extrusion de films, de feuilles et de plaques : Préférence pour les extrudeuses monovis de type séparé ou à barrière ; exigent une bonne uniformité de plastification, un contrôle précis de la température, l’absence de gels ou de taches noires ; rapport L/D de 30 à 35 ; la co-extrusion multicouche nécessite plusieurs extrudeuses.
Extrusion de fils et de câbles : Préférence pour une vis simple classique ou une vis simple à broches ; nécessite une vitesse d'extrusion élevée, une pression stable et une épaisseur d'isolation uniforme ; rapport L/D compris entre 25 et 30.
Modification, granulation et production de mélanges-maîtres : Préférence pour les extrudeuses à double vis parallèles co-rotatives ; exigences : bon mélange/bonne dispersion, forte capacité d'autonettoyage, couple élevé et vitesse élevée ; rapport L/D compris entre 40 et 56, avec granulation sous eau ou par refroidissement à l'air au niveau de la filière.
Extrusion de produits médicaux et optiques de précision : Préférence pour un système à vis unique de type séparé ou à double vis co-rotatives de précision ; absence de zones mortes requise, haut niveau de propreté, précision de température de ±0,5 °C, matériaux conformes aux normes de la FDA et aux BPF.

Étape 3 : Déterminer la taille de l'équipement en fonction des besoins en capacité

Déterminez le débit souhaité (kg/h) ; choisissez le diamètre de vis et la puissance d'entraînement adaptés en fonction de la densité du matériau et du rendement de transport de la vis.
Le rendement réel correspond généralement à 60–80% de la capacité théorique ; prévoyez une marge d'au moins 20% pour éviter un fonctionnement continu à pleine charge.
La puissance d'entraînement doit être adaptée au diamètre de la vis, au rapport L/D et aux propriétés du matériau. Les matériaux fortement chargés et à haute viscosité nécessitent une puissance plus importante et un couple spécifique plus élevé afin d'éviter tout sous-dimensionnement.

Étape 4 : Déterminer la configuration en fonction des besoins en matière d'automatisation et du budget

Pour les capacités petites à moyennes et dans des conditions normales d'utilisation, optez pour des modèles semi-automatiques équipés d'un automate programmable (PLC) et d'un écran tactile : ils sont économiques, faciles à utiliser et à entretenir.
Pour une production continue 24 h/24, 7 j/7 et des gammes de produits haut de gamme, optez pour des modèles intelligents entièrement automatiques dotés d'une coordination complète de la ligne de production, d'un stockage des recettes, d'une traçabilité des données et d'une surveillance à distance.
Dans les conditions d'usure et de corrosion importantes, optez pour des vis et des cylindres bimétalliques, ainsi que pour des matériaux en acier inoxydable, afin de prolonger la durée de vie des équipements.
Lorsque le budget est limité, privilégiez les extrudeuses monovis pour l'extrusion générale et les extrudeuses à double vis co-rotatives à couple moyen pour la granulation de produits modifiés – évitez les configurations trop sophistiquées.

Les principaux écueils à éviter lors de la sélection

Un rapport L/D plus élevé n’est pas toujours préférable ; un rapport L/D trop élevé peut entraîner un temps de séjour excessif et une dégradation des matériaux thermosensibles. Il convient donc de choisir ce rapport en fonction des propriétés du matériau.
Une vitesse plus élevée n'est pas toujours préférable pour les vis jumelées ; les matériaux à fort cisaillement nécessitent des vitesses plus faibles pour éviter toute dégradation thermique – il convient de se concentrer sur le couple et la capacité de charge spécifiques.
Une puissance d'entraînement plus élevée n'est pas toujours synonyme de meilleure performance ; elle doit être adaptée au diamètre et au matériau de la vis. Une puissance surdimensionnée entraîne un gaspillage d'énergie, tandis qu'une puissance insuffisante provoque des déclenchements pour surcharge.

VI. Normes relatives à l'installation, à la mise en service et à la maintenance tout au long du cycle de vie

(I) Normes d'installation de base

Avant l'installation, préparez la fondation : la résistance du béton doit être conforme aux exigences, prévoyez des trous pour les boulons d'ancrage et assurez-vous que l'écart de niveau de la fondation est inférieur ou égal à 0,1 mm/m.
Une fois la machine principale mise en place, vérifiez son niveau afin de garantir la coaxialité entre la vis et le cylindre, ce qui permettra d'éviter tout bruit anormal et toute usure pendant le fonctionnement. L'écart de coaxialité entre le réducteur et le moteur doit être inférieur ou égal à 0,05 mm afin d'éviter tout endommagement de l'accouplement et toute usure des roulements.
Installation électrique : mise à la terre correcte avec une résistance de terre ≤ 4 Ω ; tenir à l'écart de toute forte interférence électromagnétique ; séparer les câbles d'alimentation et de signal afin d'éviter toute interférence.
Systèmes de chauffage et de refroidissement : éléments chauffants solidement fixés, thermocouples correctement insérés, conduites d'eau de refroidissement sans fuite, conduites de la pompe à vide bien étanches, sans fuite.
Prévoir un espace suffisant pour les opérations et l'entretien ; laisser un espace au moins égal à la longueur totale de la vis pour permettre son démontage ; veiller à ce qu'aucun obstacle ne se trouve à proximité.

(II) Étapes standard de mise en service

Inspection avant démarrage :

Vérifier que la vis et le cylindre sont correctement installés et que les fixations sont bien serrées ; que le niveau d'huile de la boîte de vitesses est normal ; que l'huile hydraulique, l'eau de refroidissement et les circuits d'air sont en ordre ; que les raccordements électriques sont corrects, que l'arrêt d'urgence et les dispositifs de sécurité fonctionnent correctement ; que les éléments chauffants et les thermocouples sont bien fixés ; que le système de régulation de la température fonctionne normalement ; que les équipements auxiliaires en aval sont prêts.

Préchauffage par étapes :

Réglez les températures de la cuve en fonction des exigences du processus ; commencez par chauffer à 150 °C et maintenez cette température pendant 30 minutes, puis augmentez progressivement jusqu’à la température de traitement souhaitée et maintenez-la pendant 1 à 2 heures afin de garantir une température homogène dans toute la cuve et la vis. Ne démarrez jamais la vis à froid pour éviter tout dommage. Pour les matériaux sensibles à la chaleur comme le PVC, contrôlez rigoureusement la courbe de chauffage et le temps de maintien afin d’éviter toute dégradation.

Essai à vide :

Après le préchauffage, démarrez le moteur principal à faible vitesse (5 à 10 tr/min) pour un fonctionnement à vide. Vérifiez que la vis tourne sans à-coups, qu'il n'y a pas de bruit anormal ni de grippage ; que l'élévation de température du moteur et du réducteur est normale ; que le courant et le couple sont normaux ; et que les fonctions de commande sont normales. Faites tourner l'ensemble à vide pendant 10 à 30 minutes sans problème, puis augmentez progressivement la vitesse jusqu'à 30–50% de la vitesse nominale ; une fois la stabilité atteinte, passez à l'essai en charge.

Production d'essai de charge :

Démarrez le système d'alimentation avec un débit d'alimentation et une vitesse de vis réduits. Une fois que la matière fondue s'écoule uniformément de la filière, augmentez progressivement la vitesse de la vis et le débit d'alimentation jusqu'à atteindre les conditions normales de fonctionnement. Surveillez en temps réel la température de la matière fondue, la pression, le courant du moteur et le couple ; vérifiez l'étanchéité du cylindre ; inspectez l'aspect du produit. Après 30 minutes de fonctionnement continu et stable, avec tous les paramètres stabilisés, passez à la production proprement dite.

(III) Normes de maintenance tout au long du cycle de vie

Entretien quotidien (tous les jours)

Avant la mise en service : vérifier le niveau d'huile du réducteur, les circuits d'eau de refroidissement et le niveau d'huile de la pompe à vide ; s'assurer qu'il n'y a ni fuite ni anomalie.
Pendant la production : surveiller en temps réel la température, la pression, le courant et le couple ; arrêter immédiatement la production en cas d'anomalie.
Vérifiez s'il y a des bruits anormaux, des vibrations ou des fuites d'huile ; vérifiez que les fixations ne sont pas desserrées.
Après chaque service : nettoyer les surfaces extérieures pour éliminer l'huile et la poussière ; retirer les résidus de matière de la trémie ; veiller à la propreté de l'équipement.

Entretien hebdomadaire

Resserrez les raccords du chauffage et les bornes électriques qui sont desserrés ; vérifiez la fixation du thermocouple et du capteur de pression.
Nettoyer les filtres du système de refroidissement et ceux de la pompe à vide ; éliminer le tartre des conduites d'eau afin de garantir l'efficacité du refroidissement.
Vérifiez le bon fonctionnement du système d'alimentation ; retirez les résidus présents sur la vis d'alimentation afin d'éviter la formation de ponts ou les blocages.
Vérifier l'étanchéité des systèmes hydrauliques et pneumatiques ; resserrer les raccords de tuyauterie desserrés ; remplacer les joints usés.

Entretien mensuel

Remplacer le filtre à air de la boîte de vitesses ; vérifier l'état de l'huile de lubrification – la remplacer si elle est émulsionnée ou contaminée.
Étalonnez les capteurs de température, les capteurs de pression et les régulateurs de température afin de garantir la précision des mesures et de la régulation.
Vérifiez l'usure de la vis et du cylindre en surveillant les variations de débit et de pression afin de déterminer si le jeu dépasse les limites autorisées.
Serrez tous les boulons de fixation ; vérifiez l'état des accouplements et des roulements ; rajoutez de la graisse si nécessaire.
Nettoyer la pompe à vide et le système de refroidissement ; remplacer l'huile de la pompe à vide et l'eau de refroidissement afin de garantir un fonctionnement stable.

Révision annuelle

Démontez entièrement l'équipement ; retirez la vis ; nettoyez soigneusement le cylindre, la vis, la plaque de rupture et les canaux d'écoulement de la matrice. Inspectez la vis et le cylindre pour détecter toute trace d'usure ou de rayures. Une usure mineure peut être réparée par nitruration ou par revêtement par projection ; une usure importante nécessite un remplacement.
Démonter entièrement le réducteur et le boîtier de distribution ; nettoyer les engrenages et les roulements ; vérifier l'usure ; remplacer les engrenages, roulements et joints d'étanchéité usés ; remplacer tous les lubrifiants.
Remplacer les éléments chauffants, les câbles, les thermocouples et les capteurs de pression usagés ; réviser le système de commande électrique ; mettre à jour les programmes de commande.
Réviser les systèmes de refroidissement, de chauffage, de vide et d'entraînement ; remplacer les tuyauteries, les joints et les vannes usés.
Après le remontage, procédez à un nouveau réglage de la planéité et de la coaxialité ; effectuez un essai de pression hydraulique, un essai de fonctionnement à vide et un essai de fonctionnement en charge afin de vérifier que toutes les performances sont conformes aux normes avant de remettre l'équipement en production.

Entretien lié à un arrêt prolongé

Avant l'arrêt de la machine, utilisez un produit de purge pour nettoyer soigneusement les résidus présents dans le cylindre, la vis et les canaux d'écoulement de la matrice, afin d'éviter toute carbonisation due à une stagnation prolongée.
Éteignez le système de chauffage ; une fois que l'équipement a refroidi à température ambiante, coupez l'alimentation en eau de refroidissement, l'alimentation électrique et l'alimentation en air.
Dévisser la vis ; nettoyer et appliquer de l'huile antirouille ; entreposer en position verticale, suspendue, afin d'éviter toute déformation.
Nettoyer la paroi intérieure du cylindre, la trémie et la matrice ; appliquer de l'huile antirouille ; obturer les extrémités du cylindre ainsi que les orifices d'alimentation et de décharge afin de les protéger de la poussière, de l'humidité et de la rouille.
Vidanger l'huile de la boîte de vitesses, de la pompe à vide et du groupe hydraulique ; nettoyer les pièces internes ; préparer l'équipement pour le remisage.

VII. Diagnostic et solutions des pannes courantes

Phénomène de défaut	Analyse des causes profondes	Solution standard
Pas de sortie / sortie insuffisante	1. Pontage dans la trémie, orifice d'alimentation bouché ; le matériau ne peut pas pénétrer dans le cylindre. 2. La température dans la section d'alimentation est trop élevée, ce qui provoque la fusion prématurée du matériau et la formation de ponts. 3. Usure importante de la vis et du cylindre, jeu excessif provoquant un reflux. 4. Défaillance du système d'alimentation, débit d'alimentation insuffisant. 5. Ensemble de tamis/plaque de rupture fortement encrassé, résistance élevée à l'écoulement. 6. Vitesse de la vis trop faible, capacité de transport insuffisante.	1. Vider la trémie et l'orifice d'alimentation ; utiliser l'alimentation forcée pour les poudres. 2. Réduire la température de la section d'alimentation ; refroidir l'orifice d'alimentation pour éviter toute fusion prématurée. 3. Vérifier et réparer ou remplacer la vis ou le canon usé. 4. Réviser le système d'alimentation ; régler le débit d'alimentation. 5. Remplacer le jeu de tamis ; nettoyer la plaque de rupture. 6. Augmenter la vitesse de la vis jusqu'à la plage nominale.
Température de fusion excessive / dégradation du matériau	1. Température du canon réglée trop haut, surchauffe localisée. 2. Vitesse de la vis trop élevée, chaleur de cisaillement excessive. 3. Taux de compression de la vis trop élevé, cisaillement excessif. 4. Temps de séjour trop long (rapport L/D trop élevé). 5. Défaillance du système de régulation de la température, mesure imprécise, emballement du chauffage. 6. Défaillance du système de refroidissement, impossibilité d'évacuer la chaleur de cisaillement excédentaire.	1. Réduire les températures de chauffage du fût ; optimiser les paramètres de température. 2. Réduire la vitesse de la vis afin de diminuer la chaleur de cisaillement. 3. Remplacer par un vis à taux de compression inférieur. 4. Réduire le temps de séjour en optimisant la conception de la vis et en augmentant la vitesse d'avance. 5. Étalonner les thermocouples et les régulateurs ; réparer les contacteurs de chauffage. 6. Réviser le système de refroidissement ; déboucher les conduites d'eau ; augmenter le débit d'eau de refroidissement.
Forte fluctuation de la pression de fusion / débit instable	1. Alimentation irrégulière (formation de ponts dans la trémie, défaillance du système d'alimentation). 2. Fluctuations de la température dans la zone du fût, fusion inégale. 3. Usure de la vis sans fin ou du cylindre, jeu excessif entraînant un reflux instable. 4. Colmatage du filtre, forte variation de la pression différentielle. 5. Conception défectueuse de la vis, fragmentation instable de la masse solide, fusion inégale. 6. Défaillance du système d'entraînement, variation de la vitesse de la vis.	1. Remédier à la formation de ponts dans la trémie ; réviser le système d'alimentation afin d'assurer une alimentation uniforme. 2. Optimiser les paramètres de régulation de la température ; étalonner le système de régulation pour garantir la stabilité des températures. 3. Vérifier et réparer ou remplacer la vis ou le canon usé. 4. Remplacer le jeu de tamis ; envisager l'utilisation d'un changeur de tamis automatique. 5. Optimiser la conception de la vis ; la remplacer par une vis de type « barrière » ou « séparée » pour une meilleure stabilité de la fusion. 6. Révision du moteur, du variateur et du réducteur pour garantir une vitesse stable.
Taches noires, gélification, jaunissement du produit	1. Mauvaise plastification, gels non fondus. 2. Zones mortes dans le fût, la vis sans fin ou les canaux d'écoulement, entraînant une stagnation et une carbonisation de la matière. 3. Rupture du bloc de tamisage, présence de contaminants en aval. 4. Matériau dégradé par la surchauffe, jaunissement. 5. Les impuretés présentes dans la matière première n'ont pas été filtrées efficacement. 6. Usure de la vis sans fin ou du cylindre, pénétration de particules métalliques dans la masse fondue.	1. Optimiser la vitesse et la température de la vis pour améliorer la plastification ; remplacer la vis par une vis à sections séparées ou à barrière. 2. Démonter et nettoyer le cylindre, la vis et les canaux d'écoulement ; utiliser une matrice de conception aérodynamique sans angles morts. 3. Remplacer le bloc de tamis ; vérifier la plaque d'appui ; utiliser le dispositif de changement de tamis. 4. Réduire la température de traitement et la vitesse de la vis afin d'éviter toute dégradation. 5. Traiter au préalable les matières premières ; augmenter le nombre de couches de tamisage et améliorer la précision de la filtration. 6. Vérifier et réparer ou remplacer la vis ou le canon usé.
Bulles, stries argentées, cavités de retrait	1. Taux d'humidité élevé du matériau, non pré-séché, absence de système de ventilation. 2. Orifice de purge bouché, défaillance de la pompe à vide, vide insuffisant. 3. Température trop élevée au niveau de la section d'alimentation ; présence d'air entraîné avec le matériau. 4. Température de fusion trop élevée, ce qui entraîne une dégradation et la formation de composés volatils. 5. Pression d'extrusion insuffisante, faible pression au niveau de la filière, impossibilité d'évacuer les gaz.	1. Pré-sécher la matière ; passer à l'extrudeuse à ventilation. 2. Déboucher l'orifice d'évent ; réviser la pompe à vide ; augmenter le niveau de vide. 3. Réduire la température de la section d'alimentation ; refroidir l'orifice d'alimentation pour éviter l'entraînement d'air. 4. Réduire la température de fusion et la vitesse de la vis afin d'éviter toute dégradation. 5. Augmenter le nombre de couches de tamisage ; augmenter la résistance de la matrice afin d'obtenir une contre-pression stable.
Bruit anormal au niveau des vis / vibrations excessives	1. Mauvaise coaxialité entre la vis et le cylindre ; vis tordue. 2. Usure importante de la vis et du cylindre, jeu excessif. 3. Présence de corps étrangers métalliques dans le canon, grippage ou frottement de la vis. 4. Usure ou détérioration de la boîte de vitesses ou des roulements ; pièces de la transmission desserrées. 5. Un désalignement de l'accouplement entraînant une transmission irrégulière. 6. Vitesse de rotation trop élevée, dépassant la vitesse critique.	1. Vérifier la coaxialité ; redresser la vis tordue. 2. Vérifier et réparer ou remplacer la vis ou le canon usé. 3. Arrêtez-vous immédiatement ; démontez l'appareil et retirez les corps étrangers ; vérifiez s'il y a des rayures. 4. Révision de la boîte de vitesses ; remplacement des roulements et des engrenages usés. 5. Réalignez l'accouplement ; resserrez les fixations desserrées. 6. Réduire la vitesse de rotation de la vis dans la plage nominale ; éviter de dépasser la vitesse critique.
Surcharge du moteur / déclenchement	1. Vitesse de rotation trop élevée, vitesse d'avance trop élevée, charge supérieure à la capacité nominale. 2. Viscosité du matériau trop élevée, couple de la vis trop important. 3. Température du cylindre trop basse, matière non fondue, charge élevée. 4. Présence de corps étrangers dans le canon provoquant le grippage de la vis. 5. Jeu trop faible entre la vis et le canon ou désalignement de l'ensemble, provoquant des frottements. 6. Panne du moteur ou du variateur, court-circuit.	1. Réduire la vitesse de rotation de la vis et la vitesse d'avance afin de maintenir la charge dans les limites nominales. 2. Augmenter la température de traitement pour réduire la viscosité ; opter pour un modèle offrant un couple plus élevé. 3. Réchauffez et laissez reposer pour vous assurer que le produit soit complètement fondu avant de commencer. 4. Arrêtez-vous immédiatement ; démontez l'appareil et retirez les corps étrangers. 5. Vérifier le jeu entre la vis et le canon ; corriger la coaxialité de l'ensemble. 6. Réviser le moteur, le variateur et les circuits électriques ; éliminer les défauts.

VIII. Principaux domaines d'application et solutions dédiées

Industrie de la transformation des matières plastiques et de la granulation
Principal domaine d'application des extrudeuses. Machine de base : extrudeuse à double vis parallèle co-rotative, destinée au chargement, au renforcement, à l'endurcissement, au mélange et à la modification, à la production de mélanges-maîtres et à la granulation pour le recyclage des déchets plastiques. Pour les applications à forte teneur en charge et à haut débit, utilisez des extrudeuses à trois vis à couple élevé ; pour les matériaux thermosensibles, utilisez des extrudeuses à double vis à deux étages à faible cisaillement.

Industrie de l'extrusion de tubes en plastique

Tuyaux en polyoléfine PE, PPR, PEX : machine principale – extrudeuse monovis à haut rendement, rapport L/D de 30 à 35, extrusion stable à grande vitesse avec une épaisseur de paroi uniforme.
Tuyaux en PVC et tuyaux de drainage : machine principale – extrudeuse à double vis conique à rotation inverse, à faible cisaillement, sans dégradation, adaptée à l'extrusion directe de poudre de PVC.
Conduites de gaz et canalisations municipales de grand diamètre : extrudeuse monovis de grand diamètre + technologie de co-extrusion multicouche.

Profilés en plastique et composites bois-plastique

Profilés de fenêtres en PVC et acier, profilés décoratifs : machine principale – extrudeuse à double vis conique à rotation inverse.
Composites bois-plastique, profilés en PE/PP : extrudeuse monovis ou à double vis contrarotatives, mélange intensif, couple élevé, adaptée à une forte teneur en farine de bois.

Industrie des films et des feuilles

Film d'emballage général, film alimentaire, film coulé : machine principale – extrudeuse monovis de type séparé/à barrière, plastification homogène, absence de gels.
Film de qualité optique, film orienté biaxialement BOPP/BOPET : extrudeuse monovis de haute précision + co-extrusion multicouche, précision de température de ±0,5 °C.
Feuilles et plaques épaisses en PVC et PET : extrudeuse à vis planétaire ou extrudeuse monovis ventilée, pas de stagnation, bonne dévolatilisation.

Secteur des fils et câbles

Gaine de câbles d'alimentation, de communication et à fibre optique : machine à âme – à vis unique classique ou à vis unique à broches, haute vitesse, pression stable.
Composés pour câbles réticulés, matériaux pour câbles ignifuges sans halogène et à faible émission de fumée : unité à deux étages (double vis co-rotative + vis simple), bon mélange, adaptée aux matériaux ignifuges à forte teneur en charge.

Produits médicaux et de qualité alimentaire

Tubes de perfusion médicaux, seringues, récipients d'emballage alimentaire : machine principale – extrudeuse monovis dédiée au secteur alimentaire et médical, en acier inoxydable 316L, canaux d'écoulement polis miroir et sans angles morts, conforme aux normes FDA/GMP, dotée d'un contrôle de température de haute précision et de systèmes d'extrusion propres.

Industrie de la filature des fibres chimiques

Filage de polyester, nylon et polypropylène : machine principale – extrudeuse monovis haute pression et haute précision, pression de fusion stable, température uniforme, absence de particules de gel, avec filtration de haute précision pour garantir un filage continu et éviter le colmatage de la filière.

Plastiques de spécialité et procédés de pointe

UHMWPE, PTFE : extrudeuses à piston dédié ou à vis unique.
Plastiques biodégradables : extrudeuses à ventilation à faible cisaillement.
Extrusion de mousse par fluide supercritique : extrudeuse à double vis co-rotative dédiée.
Production de filaments pour l'impression 3D : extrudeuse monovis de haute précision, garantissant une tolérance de diamètre du filament de ±0,05 mm.

IX. Tendances en matière de développement technologique dans le secteur

Mises à niveau intelligentes et sans intervention humaine
L'intégration d'algorithmes d'IA, de la vision artificielle et de la technologie des jumeaux numériques permet l'optimisation adaptative, la maintenance prédictive et l'alerte en cas de défaillance pour les processus d'extrusion. Elle prend en charge la surveillance à distance via l'Internet industriel et s'interface avec les systèmes MES/ERP des usines, permettant ainsi une production entièrement automatisée (“ lights-out ”) – une orientation stratégique majeure du secteur.

Haute efficacité, économies d'énergie et faible empreinte carbone
L'utilisation de servomoteurs synchrones à aimants permanents et de systèmes servo-hydrauliques permet de réduire la consommation d'énergie de plus de 30% par rapport aux modèles conventionnels. L'optimisation de la conception de la vis et du cylindre améliore l'efficacité de la plastification et réduit la chaleur de cisaillement inutile. De nouvelles technologies de chauffage par isolation réduisent les pertes thermiques, ce qui s'inscrit dans les objectifs de pic des émissions de carbone et de neutralité carbone.

Haute précision et grande stabilité
Amélioration de la précision d'usinage et de régulation grâce à l'utilisation d'algorithmes avancés, tels que le PID adaptatif et la régulation prédictive par modèle, pour une régulation en boucle fermée de haute précision de la température, de la pression et du débit de la matière fondue. Convient aux exigences d'extrusion ultra-propres et de haute précision requises pour les composants optiques, médicaux et électroniques de précision haut de gamme.

Spécialisation et personnalisation
Développement de types de machines et de structures de vis spécifiques pour les matériaux difficiles à transformer, tels que les plastiques techniques spécialisés, les plastiques biodégradables et les polymères à poids moléculaire ultra-élevé. Développement de procédés spéciaux tels que l'extrusion réactive, l'extrusion de mousse en conditions supercritiques, l'extrusion par polymérisation in situ et la co-extrusion, afin d'élargir les horizons d'application.

Protection de l'environnement et adaptation à l'économie circulaire
Développement d'extrudeuses spécialisées à forte dévolatilisation et à mélange intensif pour le recyclage à haute valeur ajoutée des déchets plastiques. Recherche sur les systèmes de filtration réutilisables et les technologies à faibles émissions de COV afin de réduire la pollution environnementale pendant la production. Adaptation aux besoins de transformation des plastiques biodégradables afin de soutenir la transition écologique de l'industrie du plastique.

Conception intégrée et modulaire
Intégration de l'extrudeuse avec les changeurs de tamis, les pompes à matière fondue, les filières et les équipements auxiliaires en aval au sein d'une unité compacte afin de réduire le temps de séjour de la matière fondue, de diminuer la consommation d'énergie et d'optimiser l'encombrement de la ligne. La conception modulaire permet de changer rapidement les éléments de vis et les sections de cylindre afin de s'adapter à une production flexible, en petits lots et de grande diversité.

Nouveaux matériaux et applications des procédés
Utilisation de nouveaux alliages résistants à l'usure et à la corrosion, ainsi que de technologies de nano-revêtement, afin de prolonger la durée de vie des vis et des cylindres. Recours à l'impression 3D pour la fabrication d'éléments de vis de forme spéciale et de composants de canaux d'écoulement, permettant d'obtenir des conceptions sans angle mort et à faible résistance, impossibles à réaliser avec l'usinage traditionnel. Développement de technologies à double vis à grande vitesse et couple élevé pour augmenter le rendement et l'efficacité du mélange.
